Maintenance vilbrequin d'orgue

0 appréciations
Hors-ligne
Bonjour,

En jouant beaucoup avec un moteur, j'ai fatigué le vilebrequin de l'orgue qui actionne les soufflets. Evidement, ça à cassé, j'ai fait les réparations mais je voulais bricoler un peu tout ça.

L'idée serait de poser de vrai palier à roulement pour soutenir le vilebrequin.
Je pense qu'il sera en définitive mieux serré qu'avec deux morceaux de bois et deux vis; et je devrait gagner énormement en confort de jeux avec les roulements.

Est-ce que quelqu'un à déjà testé cette modification ?

Cordialement

Brice

4 appréciations
Hors-ligne
Salut Brice!
Comme d'habitude ce problème est connu et répertorié, mais la réponse dépends de ta conception initiale.
- as-tu des photos a montrer?
- quel est le diamètre de ton axe de vilebrequin?
- est-il soudé?
- où la cassure a eu lieu?
- pour le moteur, quelle puissance?
- il a été installé à l'origine ou plus tard?
- il a fonctionne combien de temps?
et bien d'autres selon les premières réponses
Pour commencer lis ou relis les articles suivants:
le vilebrequin et comment se passer de la soudure - L'orgue de barbarie de Bernard construction plan stage midi perforation cartons

motorisation pour la production d'air de nos orgues de barbarie et turbines - L'orgue de barbarie de Bernard construction plan stage midi perforation cartons

charnières, articulations et paliers - L'orgue de barbarie de Bernard construction plan stage midi perforation cartons

Suppression des bruits intempestifs pour harmonisation, réglages et stabilisation - L'orgue de barbarie de Bernard construction plan stage midi perforation cartons
où il est dit:
remplacement des paliers par des roulements à billes si ils restent démontables (donc pas pour l'articulation vilebrequin/bielle).
Ou dans le cas de palier directement bois sur métal, sans jeu qui génère le bruit, mais sans serrer ce qui freine l'axe de vilebrequin et augmente l'effort à la manivelle, la solution miracle c'est une goutte d'huile ou un graissage de temps en temps. Voir l’article charnière articulations et paliers.

Est-ce que tu pratique le 3° support comme recommandé?
et pour finir:
résistance à la manivelle - L'orgue de barbarie de Bernard construction plan stage midi perforation cartons

Donc en clair j'ai initialement mis des roulements à billes que j'ai supprimés pour finir par ne pratiquer que les paliers bois sur métal mais avec le support large et démontable pour cause de bruit.
La résistance à la manivelle comme au moteur est résolue par un graissage et un serrage mesuré et entretenu.

Si comme je le suppose tu es Brice Dudouet avec un 42 touches Odin, je suis surpris d'un tel incident.
Si tu veux je peux te fournir un vilebrequin assemblé de remplacement mais je n'ai pas toutes les cotes.


0 appréciations
Hors-ligne
Hello, oui, c'est bien moi

Et oui, j'ai eu de la casse...un leger désserage du palier bois qui à créer du jeu sur le vilebrequin et avec la tension sur la manivelle par la couroie du moteur ET une utilisation prolongée sans interruption de ce moteur, j'ai certainement "fait chauffer" les petites "clavettes" qui maintiennent les élements du vilbrequin.

Je suis assez etonné que finalement la solution palier bois contre metal soit meilleure que la solution palier industriel.
Je me suis dit qu'il y aurait une meilleure stabilité du vilebrequin, pour le coup, moins de maintenance, peu de chance qu'un "jeu"se face et surtout l'avantage des roulements du palier qui limitent les frottements.

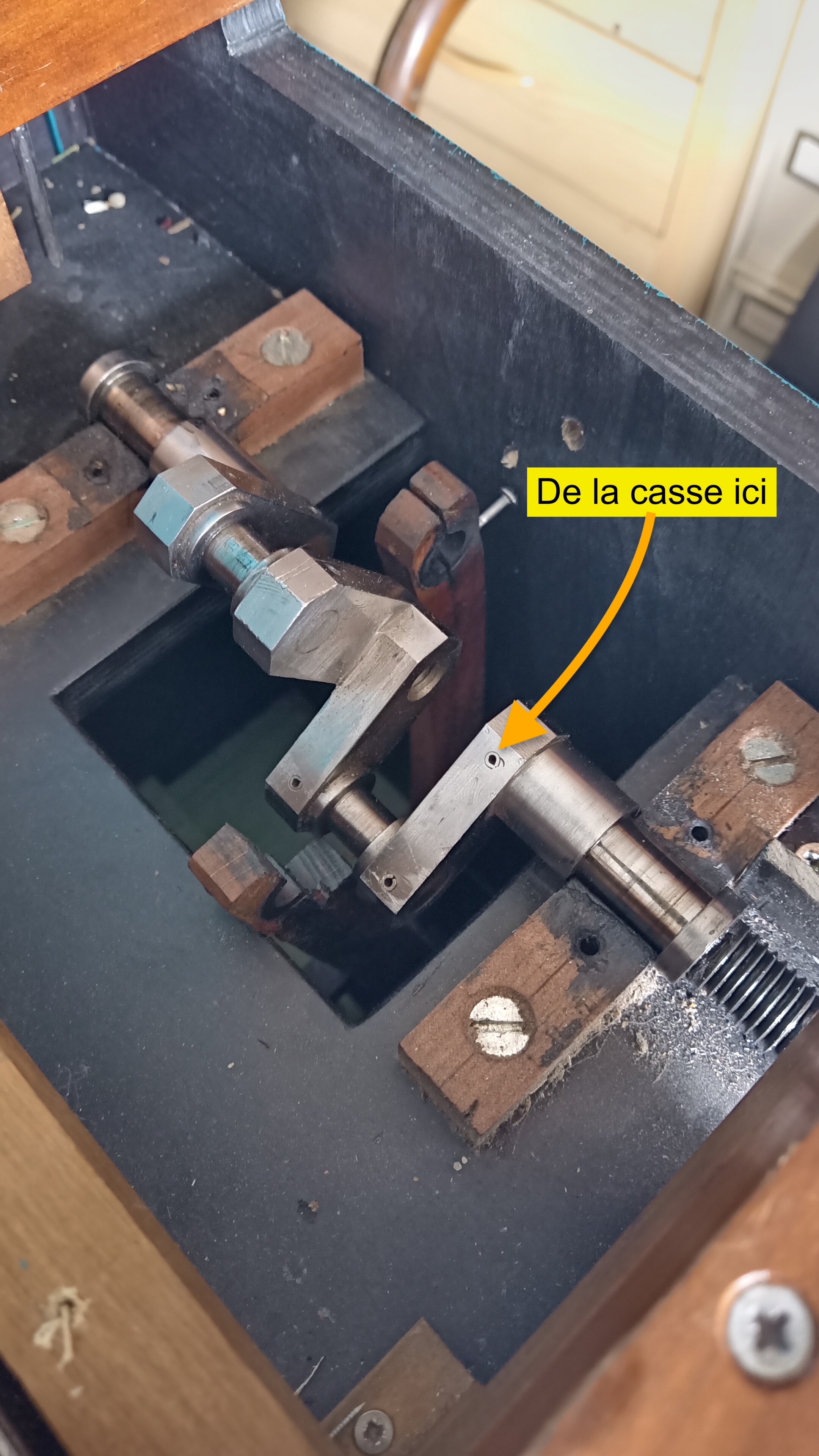

https://b4epics.com/uploads/2025-04-04/17/IMG_20250404_171339f587fba3d4.jpg

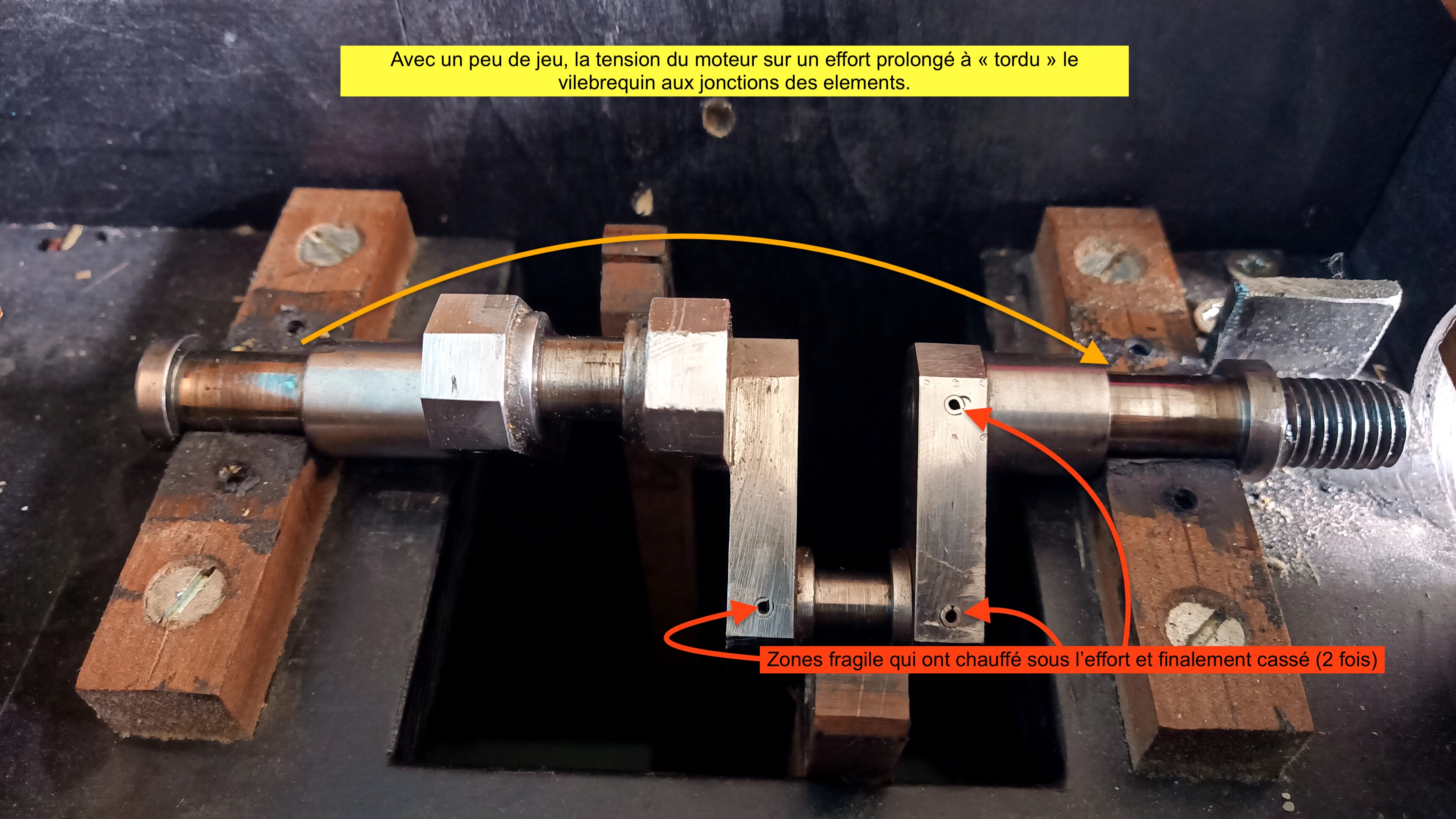

https://b4epics.com/uploads/2025-04-04/17/Vue-de-cote1390cec147.jpg

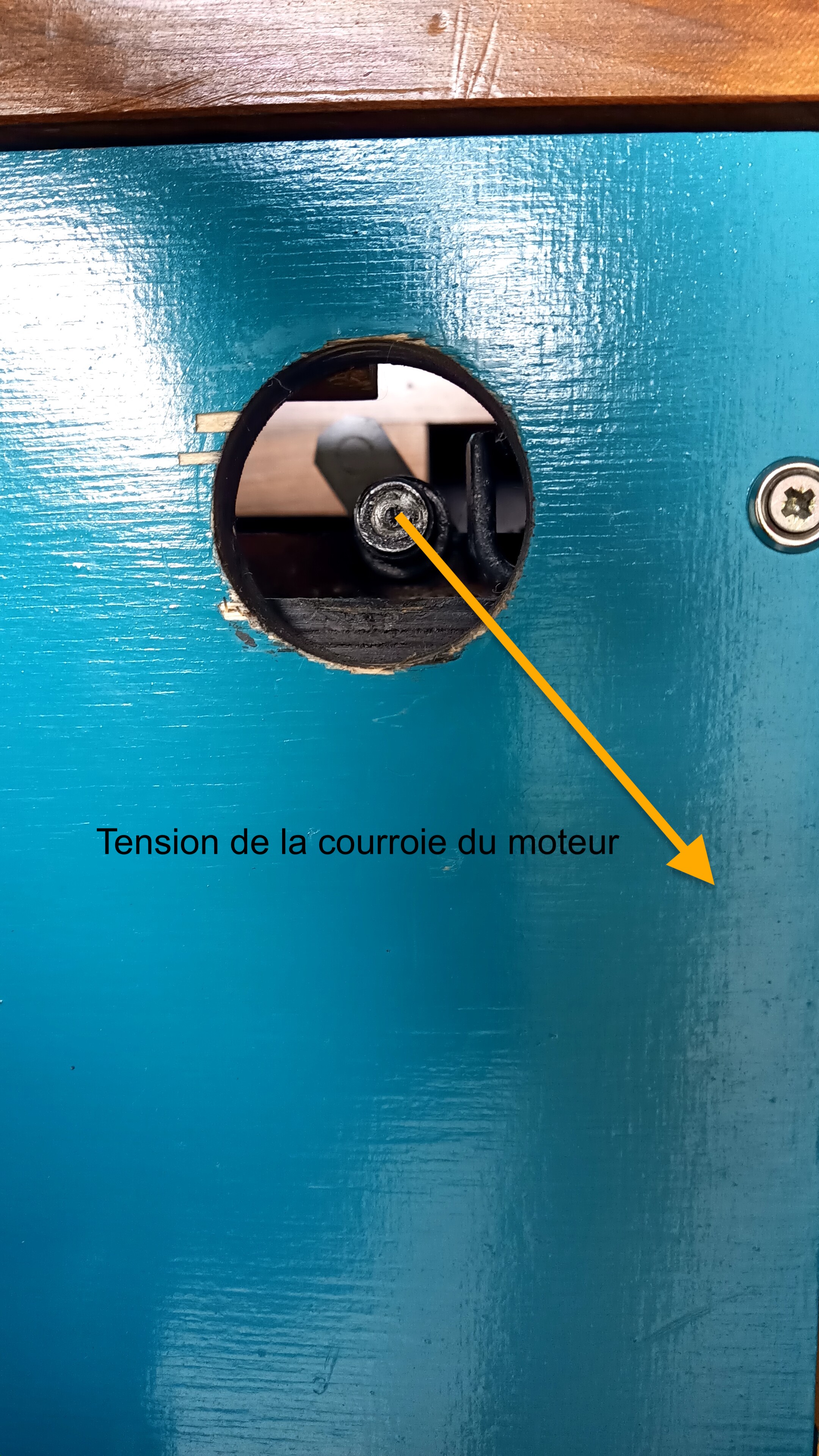

https://b4epics.com/uploads/2025-04-04/17/Force-moteura17f2e67bc.jpg

J'ai conscience cependant d'avoir une utilisation un peu spéciale de mon instrument.
Quand je fait "ElectrOrgue", l'orgue joue 2h non stop avec quelques bon a coups de démarrage moteur sur la manivelle, très peu de pause...

0 appréciations
Hors-ligne
Quoi qu'il en soit, merci pour votre réponse et ce site très très complet sur l'orgue de barbarie.

4 appréciations
Hors-ligne
Merci, mais toi tu as une chanteuse à la voix exeptionnelle
Pour t accompagner.
A+

0 appréciations
Hors-ligne
Bonsoir,
J ai monté le vilbrequin sur roulement il y a 5/6 ans ça marche très bien.
Philippe
